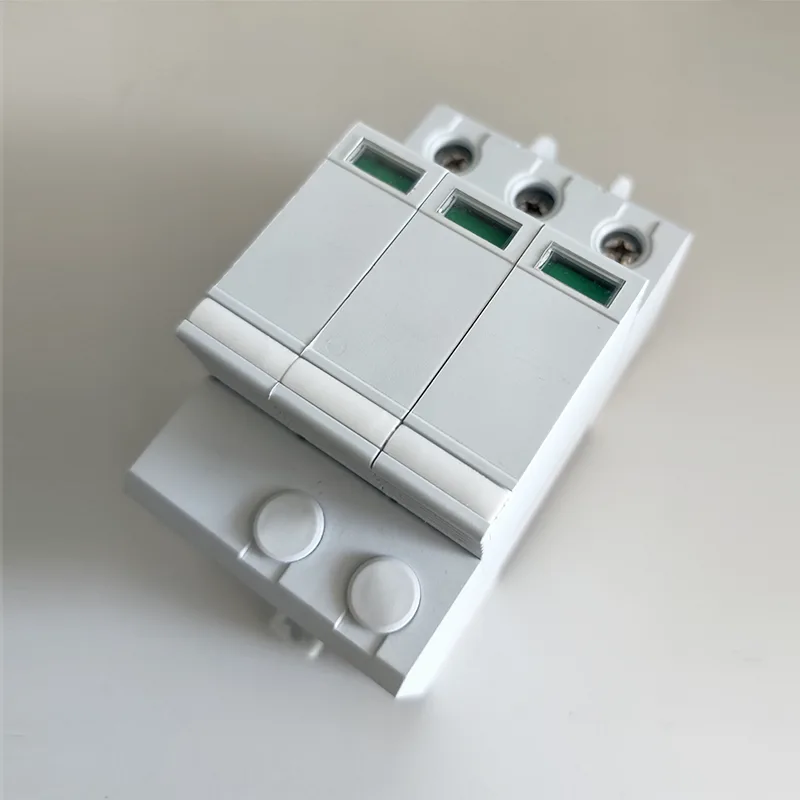

جهاز حماية الطفرة T2 DC1000V SPD
تم تصميم جهاز SPD الخاص بمصنع GREENWATT T2 DC1000V لحماية أنظمة الجهد العالي DC1000V من ارتفاع الجهد. إنه مصمم للمصفوفات الكهروضوئية الكبيرة، وأنظمة تخزين الطاقة المتوسطة والكبيرة، وخطوط طاقة التيار المستمر التي تعمل بتيار مستمر 1000 فولت. إنه يحد من ارتفاع الجهد الخطير الناتج عن مشكلات البرق أو الشبكة، مما يحافظ على سلامة المعدات باهظة الثمن مثل محولات الجهد العالي ومجموعات البطاريات. لقد تم تصميمه للتعامل مع المتطلبات الأعلى لأنظمة 1000 فولت، مع قدرة تحمل قوية على زيادة التيار وأداء موثوق.
إرسال استفسار
وصف المنتج
مقدمة تفصيلية والمزايا: جهاز الحماية من زيادة التيار T2 DC1000V SPD من مورد GREENWATT هو جهاز حماية من زيادة التيار من النوع 2 مصمم لأنظمة التيار المستمر ذات الجهد العالي. تواجه هذه الأنظمة - مثل المزارع الكهروضوئية بقدرة 1000 فولت أو محطات تخزين الطاقة الكبيرة - مخاطر فريدة من نوعها: فالجهد العالي يعني أنه حتى الزيادات الصغيرة يمكن أن تسبب المزيد من الضرر، وغالبًا ما يكون استبدال المعدات (مثل محولات 1000 فولت) أكثر تكلفة. يعالج SPD هذه المخاطر بشكل مباشر.
الحد الأقصى لجهد التشغيل المستمر هو DC1000V، وهو ما يتوافق مع الجهد العادي لدوائر التيار المستمر ذات الجهد العالي. عند حدوث زيادة – سواء من صاعقة بعيدة أو تغير مفاجئ في الحمل في الشبكة – يتم تنشيطها في أقل من 25 نانو ثانية. فهو يثبت ارتفاع الجهد إلى مستوى آمن (أقل من 2500 فولت لزيادة 10 كيلو أمبير)، مما يمنعه من السفر إلى المعدات المتصلة.
البيانات الفنية
|
نموذج المنتج |
زاسب-1000 |
|
UCPV |
1000 فولت |
|
تيار التفريغ الاسمي (8/20 ميكروثانية) |
20 كيلو |
|
الحد الأقصى لتيار التفريغ (8/20 ميكروثانية)Imax |
40 كيلو |
|
أعلى |
.53.5 كيلو فولت |
|
نطاق درجة حرارة التشغيل |
-40 درجة مئوية إلى +70 درجة مئوية |
|
رطوبة التشغيل المسموح بها |
5%…95% |
|
تصاعد |
35 ملم DIN السكك الحديدية |
|
حالة التشغيل/مؤشر الخطأ |
حسنًا: أحمر/الفشل: أخضر |
تحليل المزايا التقنية
1. آلية الاستجابة السريعة
في حالة حدوث ضربات صاعقة أو عبور الشبكة، يمكن لجهاز GreenWatt T2 DC1000V Surge Protector SPD تنشيط الحماية خلال 25 نانو ثانية، مما يحد بسرعة من جهد التيار الزائد ويمنع توصيله إلى العاكس أو نظام البطارية.
2. القدرة على تثبيت الجهد المستقر
تحت تيار زيادة 10 كيلو أمبير، يمكنه التحكم في الجهد الزائد أقل من 2500 فولت، مما يقلل بشكل فعال من خطر انهيار العزل.
3. القدرة على التكيف مع هياكل أنظمة الجهد العالي
بالمقارنة مع أنظمة 600 فولت أو 800 فولت، فإن أنظمة 1000 فولت لديها متطلبات أعلى لقدرة تحمل زيادة التيار. يعمل التصميم الهيكلي لهذا المنتج على تعزيز قدرات العزل وتبديد الحرارة، مما يجعله مناسبًا للتشغيل طويل الأمد في البيئات ذات الجهد العالي.
4. تصميم وحدات
يدعم تركيب سكة DIN، مما يسهل النشر والاستبدال السريع داخل خزانات التيار المستمر أو صناديق التجميع الكهروضوئية.
سؤال وجواب
1. ما هو T1 SPD؟
T1 SPD (جهاز الحماية من الطفرة من النوع 1) هو جهاز الحماية الأساسي من الطفرة الكبيرة وغير المتكررة (في المقام الأول من ضربات الصواعق المباشرة أو الأعطال الرئيسية في شبكة الطاقة).
T1: تم تقييم النوع الأول من SPDs باستخدام تيار التفريغ الاسمي، والجهد النبضي 1.2/50μs، والحد الأقصى لتيار النبض Iimp. يتم تركيبه عند نقاط دخول النظام (على سبيل المثال، لوحات التوزيع الرئيسية)، فهو يمنع الزيادات الشديدة قبل أن تدخل الدوائر الداخلية ولا يتعامل مع الزيادات الصغيرة عالية التردد.
2. ما هو T2 SPD؟ كيف يختلف عن T1 SPD؟
T2 SPD (جهاز حماية الطفرة من النوع 2) هو جهاز حماية ثانوي للزيادات الصغيرة الشائعة (على سبيل المثال، ضربات البرق غير المباشرة أو اختلافات أحمال الشبكة).
T2: تم اختبار الفئة II SPD مع تيار التفريغ الاسمي الداخل، وجهد زيادة 1.2/50μs، والحد الأقصى لتيار التفريغ Imax. فهو يثبت الزيادات المتبقية إلى مستويات جهد آمنة، ويحمي المعدات الحساسة (مثل المحولات).
3. هل يتم تبديل T1 SPD وT2 SPD؟
لا. إن تركيب T2 SPD في الخزانة الواردة (وضع T1) قد يخاطر بالفشل بسبب انخفاض قدرتها على التعامل مع الزيادات الكبيرة في التيار. على العكس من ذلك، فإن تثبيت T1 SPD في نهاية الحمل (موضع T2) يفشل في تقليل الزيادات الحالية الصغيرة إلى مستويات آمنة، مما قد يؤدي إلى إتلاف المعدات الحساسة (على سبيل المثال، BMS). تختلف فلسفات التصميم والأدوار الوظيفية بشكل أساسي، مما يجعل إمكانية التبادل مستحيلة.
