ما الذي يجعل قاطع الدائرة الكهربائية المصغر ضروريًا لأنظمة السلامة الكهربائية الحديثة
في المشهد الكهربائي سريع التطور اليوم، تعد السلامة والكفاءة أمرًا بالغ الأهمية. أDج- قاطع الدائرة المصغرة(العاصمة MCB)يلعب دورًا حاسمًا في حماية أنظمة التيار المباشر مثل منشآت الطاقة الشمسية وأنظمة تخزين البطاريات والمركبات الكهربائية. يستكشف هذا الدليل الشامل كل ما تحتاج لمعرفته حول DC MCBs - بدءًا من مبادئ عملها وتطبيقاتها وحتى نصائح الاختيار ومعايير الصناعة. سواء كنت مهندسًا أو مقاولًا أو متخصصًا في المشتريات، ستساعدك هذه المدونة على فهم سبب أهمية قواطع الدائرة المصغرة للأنظمة الكهربائية الحديثة.
جدول المحتويات
- 1. ما هو قاطع الدائرة الكهربائية المصغر DC؟
- 2. كيف يعمل DC MCB؟
- 3. الميزات والمزايا الرئيسية
- 4. قواطع دوائر التيار المتردد والتيار المستمر: ما الفرق؟
- 5. تطبيقات قواطع الدائرة المصغرة DC
- 6. كيفية اختيار DC MCB المناسب؟
- 7. شرح المواصفات الفنية
- 8. نصائح التثبيت والصيانة
- 9. معايير الصناعة والشهادات
- 10. لماذا تختار Dongan لحماية دائرة التيار المستمر؟
- قسم الأسئلة الشائعة

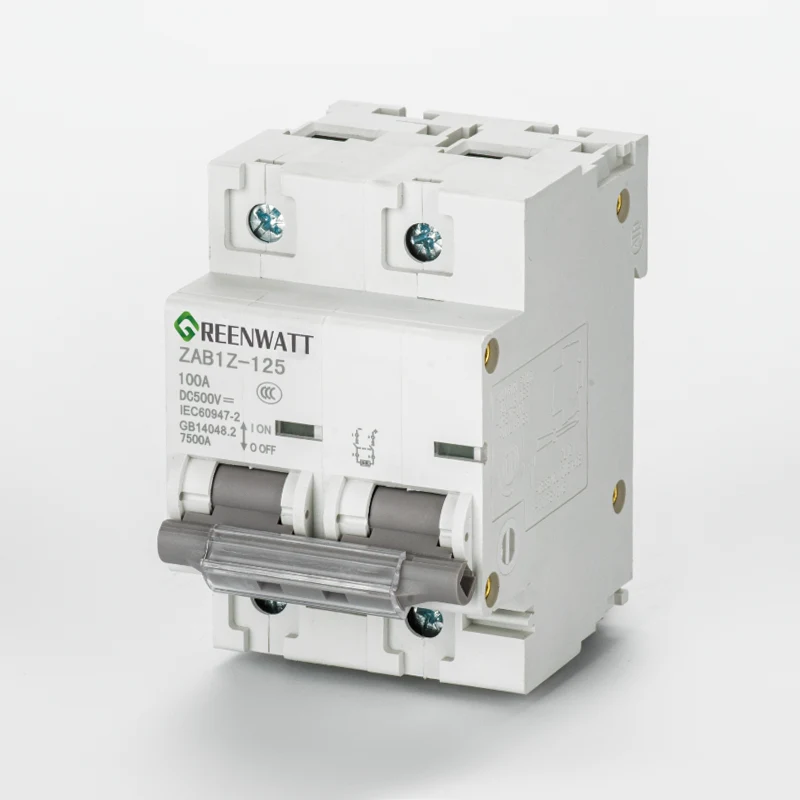

1. ما هو قاطع الدائرة الكهربائية المصغر DC؟
قاطع الدائرة المصغرة DC (DC MCB) هو مفتاح كهربائي تلقائي مصمم لحماية الدوائر من التيار الزائد والحمل الزائد والدوائر القصيرة في أنظمة التيار المباشر (DC). على عكس قواطع التيار المتردد، تم تصميم DC MCBs خصيصًا للتعامل مع التحديات الفريدة لكهرباء التيار المستمر، مثل عدم وجود تقاطع صفري للتيار الطبيعي.
تُستخدم هذه الأجهزة بشكل شائع في أنظمة الطاقة المتجددة والاتصالات والنقل والأتمتة الصناعية. إن حجمها الصغير وموثوقيتها العالية واستجابتها السريعة يجعلها عنصرًا أساسيًا في البنية التحتية الكهربائية الحديثة.
2. كيف يعمل DC MCB؟
تعمل قواطع الدائرة المصغرة DC على أساس آليتين أساسيتين:
- الحماية الحرارية:يستجيب لظروف التحميل الزائد باستخدام شريط ثنائي المعدن ينحني عند تسخينه.
- الحماية المغناطيسية:يتفاعل على الفور مع الدوائر القصيرة باستخدام القوة الكهرومغناطيسية.
عندما يتدفق تيار زائد عبر الدائرة، ينطلق القاطع ويفصل الدائرة، مما يمنع تلف المعدات ويقلل من مخاطر الحريق.
3. الميزات والمزايا الرئيسية
- قدرة كسر عالية لأنظمة التيار المستمر
- تصميم مدمج ووحدات
- استجابة سريعة للتعثر
- عمر خدمة طويل
- تعزيز القدرة على إطفاء القوس
إحدى المزايا البارزة هي القدرة على مقاطعة أقواس التيار المستمر بأمان، والتي يصعب إطفاؤها مقارنة بأقواس التيار المتردد. وهذا يجعل DC MCBs لا غنى عنه في أنظمة الطاقة الشمسية والبطاريات.
4. قواطع دوائر التيار المتردد والتيار المستمر: ما الفرق؟
| ميزة | قاطع دائرة التيار المتردد | قواطع دوائر التيار المستمر |
|---|---|---|
| النوع الحالي | التيار المتردد | التيار المباشر |
| إطفاء القوس | أسهل (عبور الصفر الطبيعي) | أكثر تعقيدا |
| طلب | سكني، تجاري | أنظمة الطاقة الشمسية والبطارية والمركبات الكهربائية |
| قطبية | غير مستقطبة | مستقطب |
5. تطبيقات قواطع الدائرة المصغرة DC
تُستخدم DC MCBs على نطاق واسع في العديد من الصناعات نظرًا لموثوقيتها وميزات السلامة الخاصة بها:
- أنظمة الطاقة الشمسية الكهروضوئية
- أنظمة تخزين الطاقة (ESS)
- المركبات الكهربائية (EV)
- شبكات الاتصالات
- أنظمة السكك الحديدية والنقل
- الأتمتة الصناعية
على سبيل المثال، في أنظمة الطاقة الشمسية، تعمل وحدات DC MCB على حماية الألواح والعاكسات من ظروف التحميل الزائد، مما يضمن طول عمر النظام وأدائه.
6. كيفية اختيار DC MCB المناسب؟
يعد اختيار قاطع الدائرة الكهربائية المصغر الصحيح أمرًا ضروريًا لسلامة النظام وكفاءته. فيما يلي العوامل الرئيسية التي يجب مراعاتها:
- الجهد المقنن:يجب أن يتطابق أو يتجاوز جهد النظام
- التصنيف الحالي:بناء على متطلبات التحميل
- كسر القدرة:القدرة على مقاطعة الخطأ الحالي
- عدد الأعمدة:أحادي القطب، ثنائي القطب، إلخ.
- منحنى الرحلة:يحدد سرعة الاستجابة
للحصول على مواصفات المنتج التفصيلية، يمكنك الرجوع إلىحلول قواطع الدائرة المصغرة DC.
7. شرح المواصفات الفنية
| المعلمة | وصف |
|---|---|
| الفولطية (الخامس) | أقصى جهد التشغيل |
| التصنيف الحالي (أ) | الحد الأقصى للتيار المستمر |
| كسر القدرة (كا) | الحد الأقصى للانقطاع الحالي للخطأ |
| منحنى الرحلة | منحنى B أو C أو D حسب التطبيق |
| الحياة الميكانيكية | عدد دورات التشغيل |
8. نصائح التثبيت والصيانة
- تأكد من القطبية الصحيحة أثناء التثبيت
- استخدم الأسلاك والموصلات المناسبة
- فحص بانتظام عن التآكل والضرر
- اختبار وظيفة التعثر بشكل دوري
- اتبع إرشادات الشركة المصنعة
لا يضمن التثبيت الصحيح السلامة فحسب، بل يعمل أيضًا على إطالة عمر القاطع والأنظمة المتصلة.
9. معايير الصناعة والشهادات
يجب أن تمتثل DC MCBs للمعايير الدولية لضمان الموثوقية والسلامة:
- إيك 60947-2
- يو ال 489
- الامتثال لـ RoHS
- شهادة CE
تضمن هذه الشهادات أن المنتج يلبي متطلبات السلامة والأداء الصارمة.
10. لماذا تختار Dongan لحماية دائرة التيار المستمر؟
عندما يتعلق الأمر بحلول موثوقة لحماية الدوائر،دونجانيبرز كاسم موثوق به في الصناعة. مع التزامها القوي بالابتكار، الجودة، ورضا العملاء، توفر Dongan قواطع دوائر مصغرة DC عالية الأداء مصممة خصيصًا للتطبيقات الحديثة.
- تكنولوجيا التصنيع المتقدمة
- أنظمة مراقبة الجودة الصارمة
- مجموعة منتجات واسعة لتطبيقات متنوعة
- أسعار تنافسية ودعم عالمي
إن اختيار Dongan يعني الاستثمار في السلامة والموثوقية والأداء طويل المدى.
قسم الأسئلة الشائعة
1. ما هو الفرق بين DC MCB والصمام؟
يمكن إعادة ضبط DC MCB بعد التعثر، في حين يجب استبدال المصهر بمجرد نفخه. توفر MCBs أيضًا حماية أكثر دقة.
2. هل يمكنني استخدام قاطع التيار المتردد لتطبيقات التيار المستمر؟
لا، قواطع التيار المتردد غير مصممة للتعامل مع أقواس التيار المستمر وقد تفشل في مقاطعة التيار بأمان.
3. ما هي معدلات الجهد الشائعة في DC MCBs؟
تتضمن التقييمات الشائعة 250 فولت، و500 فولت، و800 فولت، و1000 فولت تيار مستمر، اعتمادًا على التطبيق.
4. كم مرة يجب أن أقوم بصيانة DC MCB؟
يجب إجراء عمليات التفتيش الروتينية سنويًا أو على النحو الموصى به من قبل الشركة المصنعة.
5. هل DC MCBs ضرورية لأنظمة الطاقة الشمسية؟
نعم، إنها ضرورية لحماية الألواح الشمسية والمحولات والأسلاك من التيار الزائد والأعطال.
خاتمة
تعتبر قواطع الدائرة الكهربائية المصغرة بمثابة حجر الزاوية للسلامة الكهربائية الحديثة، خاصة في قطاع الطاقة المتجددة سريع النمو. إن قدرتهم على التعامل مع التحديات الخاصة بالتيار المستمر تجعلهم لا غنى عنهم لضمان موثوقية النظام وحماية المعدات القيمة.
إذا كنت تبحث عن حلول عالية الجودة لحماية دوائر التيار المستمر، فهذا هو الوقت المثالي لترقية نظامك بمنتجات موثوقة. استكشاف الخيارات المتقدمة واتصل بنااليوم للعثور على أفضل حلول قواطع دوائر التيار المستمر المصممة خصيصًا لتلبية احتياجاتك.
