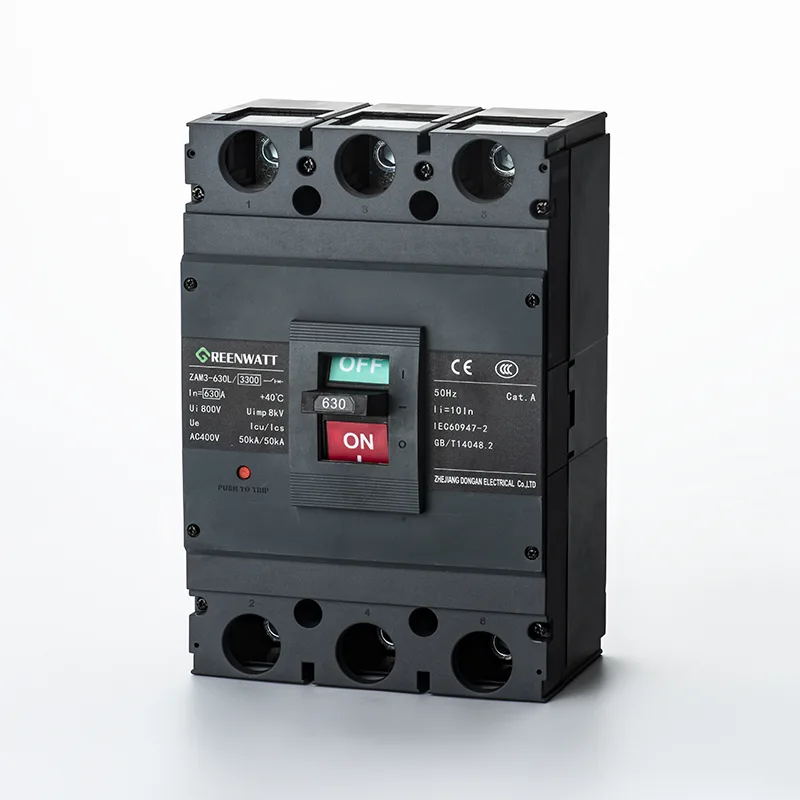

قاطع دائرة مقولب AC400V 630A

إن قاطع الدائرة المقولب AC400V 630A ليس مفتاح دائرة عادي، ولكنه جهاز أساسي لحماية الجهد المنخفض يدمج تكنولوجيا الهندسة الدقيقة. يتم استخدامه على نطاق واسع في توزيع الطاقة الصناعية، المباني التجارية، مراكز التحكم في المحركات، وغيرها من السيناريوهات، مما يوفر حماية دقيقة وموثوقة للدوائر للأنظمة الكهربائية المختلفة. GreenWatt، شركة تصنيع قواطع دوائر احترافية في الصين، منخرطة بعمق في المجال الكهربائي منذ ما يقرب من 30 عامًا، حيث قامت بدمج خبرتها الغنية في البحث والتطوير والتقنيات المبتكرة في كل تفاصيل هذا المنتج لضمان حماية مستقرة حتى في ظل ظروف التشغيل المعقدة.

يستخدم قاطع الدائرة المقولب AC400V 630A تصميمًا فريدًا لوحدة التعثر، إلى جانب غرفة إطفاء القوس عالية الكفاءة، لإطفاء القوس بسرعة ومنع تصاعد الخطأ. إن تطبيق نظام الاتصال ثنائي القطع لا يعمل على تحسين الأداء التشغيلي للمنتج فحسب، بل يعزز أيضًا موثوقيته على المدى الطويل، مما يؤدي إلى إطالة عمر الخدمة بشكل فعال.

وظائف المنتج الأساسية

1. الحماية من الحمل الزائد: باستخدام آلية التعثر المغناطيسي الحراري، عندما يتجاوز تيار الدائرة القيمة المقدرة، يتم تحقيق إجراء التعثر المتأخر، مما يمنع تلف الدائرة بسبب الحمل الزائد لفترة طويلة وارتفاع درجة الحرارة، ويقلل من مخاطر الحريق.

2. حماية ماس كهربائى: استجابة فورية لأخطاء ماس كهربائى، وقطع الدائرة بالمللي ثانية، وإطفاء القوس بسرعة، ومنع حدوث ضرر لا رجعة فيه للمعدات والخطوط الناجمة عن تيار ماس كهربائى، وضمان سلامة الأفراد والمعدات.

3. تصور الحالة: مزود بمؤشر مرئي لموضع الاتصال، يعرض بوضوح حالة المنتج المفتوحة/المغلقة، مما يسهل استكشاف الأخطاء وإصلاحها بشكل آمن من قبل الموظفين وتحسين كفاءة الصيانة.

4. القدرة على التكيف المرنة: تدعم كلاً من وحدات التعثر المغناطيسية الحرارية والهيدروليكية، مما يسمح بالاختيار المرن بناءً على خصائص الحمل المختلفة، والتكيف مع سيناريوهات توزيع الطاقة المختلفة.

سيناريوهات تطبيق المنتج

يمكن تطبيق قاطع الدائرة المقولب AC400V 630A، بأدائه المستقر وقابليته للتكيف على نطاق واسع، في مجالات متعددة، بما في ذلك في المقام الأول:

أنظمة توزيع الطاقة في المصانع الصناعية: باعتبارها دائرة رئيسية أو جهاز حماية للدائرة الفرعية، مما يضمن التشغيل المستقر لمعدات الإنتاج ويمنع أعطال الدائرة من التأثير على تقدم الإنتاج.

المباني التجارية: تستخدم في لوحات التوزيع والخزائن في المباني مثل مراكز التسوق ومباني المكاتب والفنادق لحماية التشغيل الآمن للمعدات الكهربائية مثل الإضاءة وتكييف الهواء والمصاعد.

مراكز التحكم في المحركات: تتكيف مع دوائر المحرك، مما يخفف بشكل فعال من ارتفاع التيار العالي أثناء بدء تشغيل المحرك مع الكشف بدقة عن الأخطاء البسيطة مثل الانحناء والدوائر القصيرة، مما يضمن سلامة المحرك.

قطاع الطاقة الجديدة: يستخدم في الطاقة الكهروضوئية، وتخزين الطاقة، وغيرها من أنظمة توزيع الطاقة الجديدة، مما يوفر حماية موثوقة للدائرة القصيرة والحمل الزائد، ويتكيف مع خصائص التشغيل لمعدات الطاقة الجديدة.

المعلمات التقنية الأساسية

المزايا التقنية

1. تكنولوجيا الحماية الدقيقة

يستخدم قاطع الدائرة المقولب AC400V 630A تكنولوجيا التعثر المغناطيسية الحرارية المتقدمة، ويميز بدقة بين أخطاء الحمل الزائد وأخطاء الدائرة القصيرة لمنع التعثر الكاذب. بالنسبة للسيناريوهات الخاصة مثل دوائر المحرك، من خلال ضبط معلمات التعثر بشكل مناسب، يمكن تجنب زيادة التيار المقنن 7-8 مرات أثناء بدء تشغيل المحرك مع الكشف بدقة عن أعطال دائرة القصر القوسي عند 5-8 أضعاف التيار المقنن، وموازنة حساسية الحماية والانتقائية لتقليل خطر تصعيد الخطأ.

2. تصميم إطفاء القوس عالي الكفاءة

يشتمل المنتج على غرفة إطفاء القوس الأيوني وهيكل إطفاء القوس من النوع الشبكي. تقوم الشبكة بتقسيم القوس وتبريده بسرعة، بينما تعمل غرفة إطفاء القوس الأيوني على تسريع عملية إطفاء القوس، مما يضمن انقطاع تيار العطل خلال أجزاء من الثانية. وهذا يقلل بشكل كبير من احتراق القوس في نقاط الاتصال، مما يحسن قدرة المنتج على القطع وعمر الخدمة. وفي الوقت نفسه، يعمل التصميم الأمثل لمسافة القوس على تحسين أداء سلامة المنتج.

3. التصميم الهيكلي المستقر

يتكون الغلاف من مادة مركبة بالحرارة عالية القوة، وتمتلك أداء عزل ممتاز ومقاومة للصدمات، ومقاومة فعالة لتأثيرات ظروف التشغيل القاسية. يستخدم نظام الاتصال المزدوج القطع اتصالات سبائك النحاس عالية الجودة، مع مقاومة اتصال منخفضة وموصلية ممتازة، مع تحسين سرعة كسر المنتج وموثوقيته، مما يضمن تشغيلًا مستقرًا على المدى الطويل.

4. تنسيق قوي للنظام

من خلال مواجهة تحديات التنسيق لقواطع الدائرة الأولية والنهائية في أنظمة توزيع الطاقة، فإننا نقدم خدمات بحث تنسيقية انتقائية. من خلال تحليل معلمات نظام توزيع الطاقة بالكامل، نقوم بتحسين إعدادات معلمات التعثر لقاطع الدائرة المقولب AC400V 630A، مما يحقق تنسيقًا انتقائيًا بالكامل بين قواطع الدائرة الأولية والنهائية، وتجنب التعثر المتتالي، وتحسين استقرار نظام توزيع الطاقة بالكامل.
