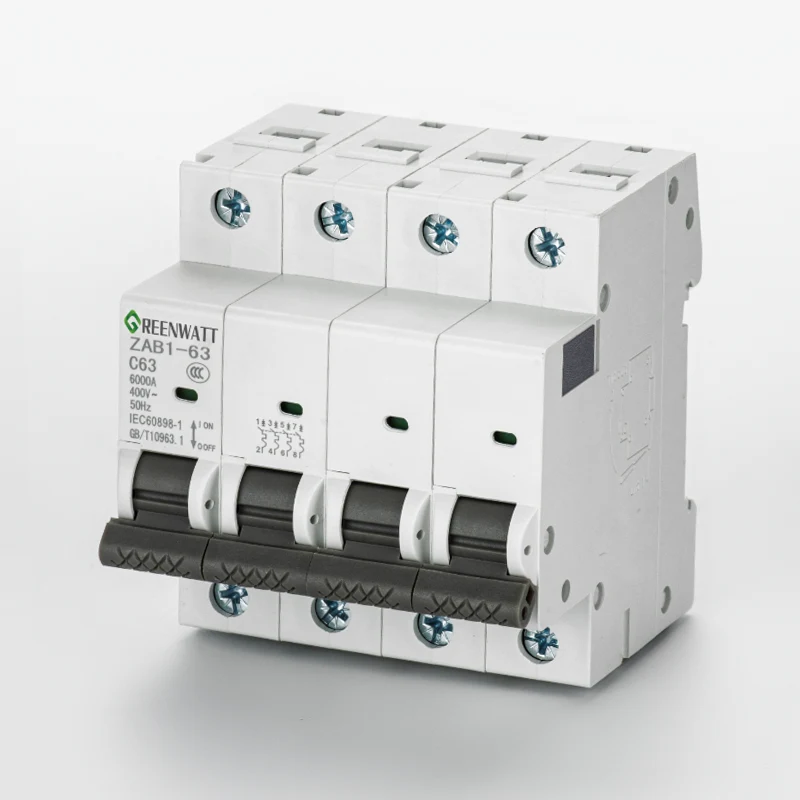

4P DC1000V 40A 6KA DC قاطع الدائرة المصغرة

تتخصص GREENWATT في تصنيع قاطع الدائرة المصغرة 4P DC1000V 40A 6KA DC، المصمم خصيصًا لأنظمة الطاقة الشمسية الكهروضوئية (PV) وبيئات توزيع الطاقة DC عالية الجهد. هذا المنتج لديه جهد كهربائي مقدر 1000 فولت تيار مستمر، تيار مقنن 40 أمبير، وقدرة كسر دائرة قصر 6KA. من خلال الجمع بين هيكل 4P مع التوصيلات المتسلسلة والمتوازية بين الأقطاب الكهربائية، فإنه يعالج بشكل فعال تحدي إطفاء القوس لدوائر التيار المستمر التي تفتقر إلى نقاط العبور الطبيعية، مما يوفر حماية موثوقة للدائرة القصيرة والحمل الزائد لمعدات التيار المستمر والمحولات وخزائن تخزين الطاقة.

نظرة عامة على التكنولوجيا الأساسية للمنتج

في أنظمة توزيع الطاقة الحديثة التي تعمل بالتيار المستمر، تضع مستويات الجهد المتزايدة متطلبات أعلى على قدرات إطفاء القوس الكهربائي لقواطع الدائرة. يتميز قاطع الدائرة المصغر 4P DC1000V 40A 6KA DC بتصميم معياري، مما يسمح بتكوينات الأسلاك المرنة من خلال هيكله المادي ذو 4 أقطاب (4P).

منطق التطبيق في أنظمة 1000V DC

نظرًا لأن تيار التيار المستمر لا يحتوي على نقطة عبور صفرية طبيعية مثل تيار التيار المتردد، فإن مقاطعة أقواس التيار المستمر ذات الجهد العالي أمر صعب للغاية. يوصي قاطع الدائرة GREENWATT باستخدام سلسلة 2P أو تكوينات أسلاك متوازية محددة. باستخدام قطبين أو أكثر من قاطع الدائرة 4P على التوالي، يمكن زيادة الخلوص الكهربائي لغرفة إطفاء القوس، وبالتالي تحقيق انقطاع آمن تحت الجهد العالي 1000V DC. يستخدم هذا التكوين على نطاق واسع في أنظمة تخزين الطاقة متوسطة الحجم وخزائن توزيع التيار المستمر ذات الجهد العالي.

حماية مزدوجة من التحميل الزائد والدوائر القصيرة

الحماية من التحميل الزائد: عندما يتجاوز تيار الدائرة 40 أمبير لفترة طويلة، فإن العنصر الحراري الداخلي سوف يؤدي إلى التعثر.

حماية الدائرة القصيرة: يتمتع قاطع الدائرة المصغرة 4P DC1000V 40A 6KA DC بقدرة كسر تبلغ 6KA، مما يعني أنه يمكنه فصل الارتباط المادي بسرعة عند مواجهة تيار دائرة قصيرة لحظية ضخمة، مما يمنع تلف الكابلات والمحولات بسبب درجة الحرارة العالية.

مخطط الأسلاك:

مخطط الأسلاك ودليل التثبيت

مبدأ التكوين 1000V 2P

لضمان السلامة في بيئات الجهد العالي 1000 فولت، يقوم المستخدمون عادةً بإعادة تكوين قاطع الدائرة المصغر 4P DC1000V 40A 6KA DC. على سبيل المثال، يتم توصيل قطبين على التوالي كطرف موجب، والقطبين الآخرين متصلان على التوالي كطرف سالب. تستخدم هذه الطريقة المساحة الواسعة لوحدة 4P، مما يحسن مستوى العزل الإجمالي ويضمن التشغيل القوي في بيئات 1000 فولت تيار مستمر.

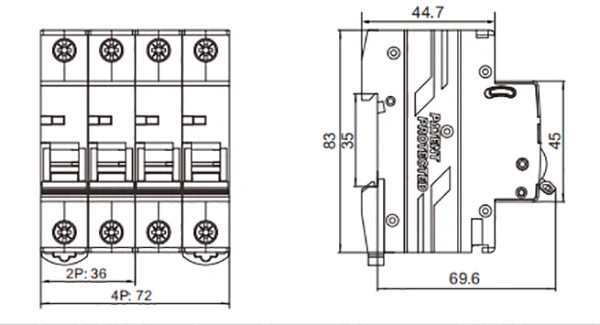

التصميم المادي والتركيب

تصميم مضغوط: حتى مع هيكل 4P، قامت GREENWATT بتحسين الحجم، مما يقلل من إشغال المساحة داخل صندوق التوزيع.

تركيب السكك الحديدية القياسية: متوافق مع السكك الحديدية القياسية DIN مقاس 35 مم؛ يتطلب التثبيت ببساطة تثبيت المحطات الطرفية وتشديدها.

التعليمات

س: هل يمكن توصيل قاطع الدائرة 4P بنظام 1000 فولت باستخدام أطراف 2P فقط؟

ج: لا ينصح به. بالنسبة لقاطع الدائرة المصغر 4P DC1000V 40A 6KA DC، لتحقيق جهد إطفاء آمن للقوس يبلغ 1000V، يتم عادةً مشاركة حمل الجهد عن طريق توصيل الأطراف في السلسلة. يرجى الرجوع إلى مخطط الأسلاك المحدد للتشغيل.

س: هل قدرة الكسر 6KA كافية للنظام الكهروضوئي؟

ج: في معظم الأنظمة الكهروضوئية التجارية والصناعية السكنية والمتوسطة الحجم، تكون قدرة كسر الدائرة القصيرة 6KA كافية لتغطية مستوى تيار الدائرة القصيرة المتوقع وحماية المعدات الحساسة النهائية بشكل فعال.

س: هل يدعم هذا المنتج تصنيع المعدات الأصلية أو التخصيص؟

ج: نعم. بالإضافة إلى قاطع الدائرة المصغر القياسي 4P 1000V 40A 6KA DC، يمكن لـ GREENWATT أيضًا توفير حلول مخصصة وفقًا لمتطلباتك الفنية.
