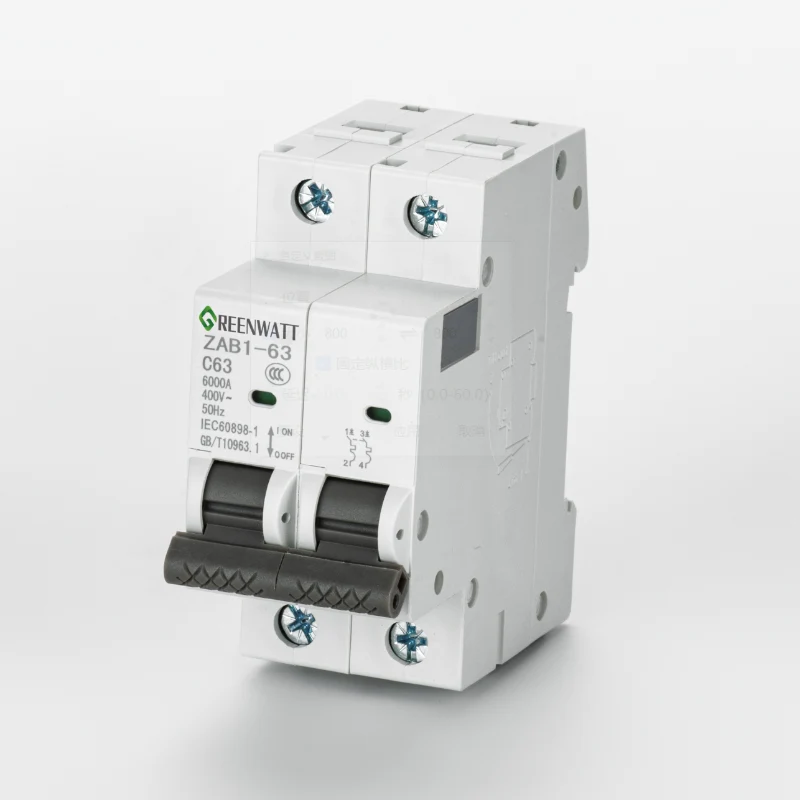

قاطع دائرة مصغر 2P 500V 63A DC

إن قاطع الدائرة المصغرة MCB 2P 500V 63A DC لمورد GREENWATT هو منتج مصنوع لحماية دوائر DC500V. يحتوي على قطبين، لذلك فهو يوفر حماية مزدوجة القطب لنظام التيار المستمر الخاص بك. وهذا أمر مهم لأن دوائر التيار المستمر تحتاج إلى فصل كلا القطبين لضمان السلامة. تياره المقدر هو 63 أمبير، وهو مناسب لمعظم أحمال التيار المستمر الصغيرة إلى المتوسطة، مثل أنظمة الطاقة الشمسية صغيرة الحجم أو الأجهزة الصناعية التي تعمل بالتيار المستمر.

يتميز قاطع الدائرة المصغر ZAB1Z-63 2P 500V 63A DC بالعديد من الميزات الرئيسية. أولا، لديه حماية الزائد. إذا تجاوز التيار في الدائرة 63 أمبير، فسوف يتعطل MCB تلقائيًا. يؤدي هذا إلى إيقاف التيار ويمنع ارتفاع درجة حرارة الأسلاك أو المعدات. ثانيا، لديها حماية ماس كهربائى. عند حدوث دائرة كهربائية قصيرة (مثل سلك يلامس سلكًا آخر)، سوف يقوم MCB بإيقاف التيار بسرعة. هذا يتجنب الحرائق أو تلف المعدات باهظة الثمن.

تحديد موضع المنتج وسيناريوهات التطبيق

قاطع الدائرة المصغر 2P 500V 63A DC يستخدم بشكل أساسي لحماية دوائر التيار المستمر أقل من 500V. تشمل التطبيقات الشائعة ما يلي:

الأنظمة الكهروضوئية الصغيرة والمتوسطة الحجم

حماية من جانب التيار المستمر لحزم بطاريات تخزين الطاقة

أنظمة الطاقة الاتصالات

أنظمة التحكم بالتيار المستمر الصناعية

صناديق توزيع العاصمة

تختلف الأنظمة المزدوجة عن أنظمة التكييف؛ عند قطع الاتصال، يجب فصل كل من المحطات الإيجابية والسلبية في وقت واحد لمنع الانحناء المستمر. لذلك، قاطع الدائرة المصغر 2P 500V 63A DC يستخدم هيكل كسر متزامن ثنائي القطب لتلبية متطلبات السلامة لأنظمة DC.

وصف الوظيفة الأساسية

1. حماية الزائد

عندما يتجاوز تيار الخط القيمة المقدرة 63 أمبير، سيتم تنشيط آلية الفصل الحراري الداخلي، مما يتسبب في قطع قاطع الدائرة تلقائيًا، مما يمنع التيار الزائد لفترة طويلة من التسبب في ارتفاع درجة حرارة الموصل أو تلف المعدات.

2. حماية ماس كهربائى

في حالة وجود دائرة كهربائية قصيرة، سوف يستجيب نظام الرحلة المغناطيسي بسرعة، ويقطع الدائرة على الفور، مما يقلل من خطر الانحناء وحماية المعدات النهائية.

3. الانفصال المتزامن ثنائي القطب

إن فصل قطب واحد فقط في نظام التيار المستمر قد يشكل خطراً على السلامة. يستخدم قاطع الدائرة المصغر GreenWatt 2P 500V 63A DC هيكل ثنائي القطب لضمان فصل كلا القطبين الموجب والسالب في وقت واحد.

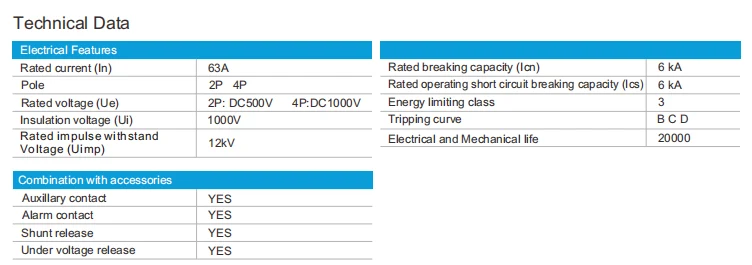

البيانات الفنية

المزايا الهيكلية والمادية

تصميم الإسكان مثبطات اللهب

الغلاف مصنوع من مادة بلاستيكية هندسية مقاومة للهب، والتي لا تتشوه بسهولة في البيئات ذات درجة الحرارة العالية، مما يقلل من خطر نشوب حريق.

مكونات موصلة للنحاس T2

المكونات الموصلة الداخلية مصنوعة من نحاس T2، الذي يتمتع بوصلة ثابتة، وتحكم جيد في ارتفاع درجة الحرارة، ولا يسخن بسهولة أثناء التشغيل طويل الأمد.

تصميم مدمج

حجم صغير، مثبت على سكة DIN قياسية، مما يوفر المساحة الداخلية في صندوق التوزيع، ومناسب للمشاريع ذات المساحة المحدودة.

تعليمات التثبيت والاستخدام

طريقة التثبيت: تركيب السكك الحديدية القياسية DIN

بيئة التثبيت الموصى بها: داخلي أو في صندوق توزيع مقاوم للماء

يوصى باستخدامه مع الكتل الطرفية المخصصة للتيار المستمر

للاستخدام الخارجي، يلزم وجود غطاء مقاوم للمطر والغبار.

التعليمات

س1: هل يمكن استخدام قاطع الدائرة هذا في الأنظمة الكهروضوئية؟

نعم، يتم استخدامه بشكل شائع في المصفوفات الكهروضوئية الصغيرة أو أنظمة تخزين الطاقة في أنظمة DC 500V.

س2: هل الفصل ثنائي القطب إلزامي؟

يوصى باستخدام قاطع دائرة مزدوج القطب في أنظمة التيار المستمر لضمان فصل الأقطاب الموجبة والسالبة في وقت واحد، مما يحسن السلامة.

س3: هل يمكن أن تعمل بكامل طاقتها لفترات طويلة؟

يوصى باختيار نموذج مناسب ضمن النطاق الحالي المقنن لتجنب التشغيل الكامل لفترة طويلة وضمان عمر الخدمة.

س 4: هل تدعم الشراء بالجملة؟

يتم دعم الطلبات بالجملة. يرجى الاتصال بـ GreenWatt للحصول على معلومات حول عرض الأسعار والتسليم.
