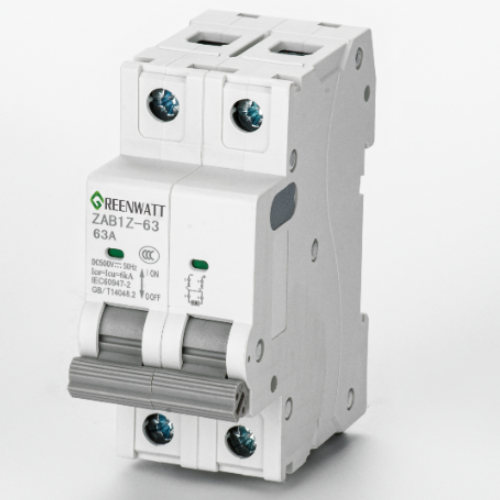

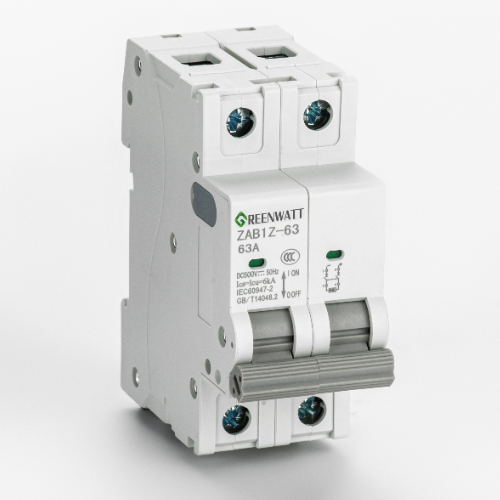

قاطع دائرة مصغر 2P 500V 16A DC

قاطع الدائرة المصغر 2P 500V 16A DC هو جهاز حماية مصغر تم تطويره وتصنيعه بشكل مستقل من قبلنا لتلبية احتياجات الحماية لدوائر التيار المستمر. إنه ينتمي إلى سلسلة قواطع الدائرة DC الموردة من GreenWatt. على عكس قواطع دوائر التيار المتردد، تم تكييف هذا المنتج خصيصًا مع خصائص التيار الثابت والتقاطع الصفري لدوائر التيار المستمر. يسمح هيكل الإطفاء القوسي الأمثل بالفصل السريع للدوائر غير الطبيعية مثل الأحمال الزائدة والدوائر القصيرة، مما يمنع تلف المعدات ومخاطر السلامة. يسمح التصميم ذو القطبين بالفصل المتزامن لكلا القطبين، مما يضمن العزل الآمن لنظام التيار المستمر. إن الجمع بين التيار المقنن 16 أمبير والجهد المقدر 500 فولت يتوافق بدقة مع متطلبات استخدام الأنظمة الكهروضوئية الصغيرة، وخزائن التحكم في التيار المستمر، وإمدادات طاقة الاتصالات بالتيار المستمر، مما يجعله مكون حماية أساسي لا غنى عنه في توزيع طاقة التيار المستمر.

ميزات المنتج الرئيسية

1. حماية دقيقة وآمنة وموثوقة

يتميز قاطع الدائرة المصغرة GreenWatt 2P 500V 16A DC بحماية دقيقة من الحمل الزائد وقصر الدائرة. عندما يتجاوز التيار في الدائرة القيمة المقدرة 16A، سوف ينطلق المنتج تلقائيًا، مما يؤدي إلى قطع الدائرة. في حالة حدوث خطأ في الدائرة الكهربائية القصيرة، يمكنه الاستجابة بسرعة، وتجنب مخاطر السلامة الناجمة عن الانحناء المستمر. يتميز المنتج بخصائص التعثر المحسنة، والتي يمكن أن تؤدي إلى الحماية بمرونة وفقًا لظروف الدائرة غير الطبيعية. لن يتعثر بشكل خاطئ بسبب تقلبات التيار اللحظية، ولن يتسبب في تلف المعدات بسبب تأخير الاستجابة، مما يوفر حماية شاملة لدوائر ومعدات التيار المستمر. لقد خضع أداء الحماية لهذا المنتج لاختبارات صارمة ويلبي العديد من معايير الشهادات الدولية والمحلية مثل CE، CB، TUV، وCCC، مما يجعله آمنًا للاستخدام في سيناريوهات DC المختلفة.

2. تصميم مدمج، سهل التركيب

يعتمد قاطع الدائرة المصغرة GreenWatt 2P 500V 16A DC تصميم هيكل مصغر، مما يجعله مدمجًا ويمكن دمجه بسهولة في الخزانات الكهربائية وصناديق التوزيع ذات المساحة المحدودة. وهي مناسبة بشكل خاص للاستخدام في السيناريوهات ذات المكونات الكثيفة، مثل الأنظمة الكهروضوئية. يدعم المنتج تركيب قضيب DIN القياسي، ولا يتطلب أدوات معقدة. ما عليك سوى تحريك المنتج إلى الموضع المحدد على السكة وتثبيته، مما يؤدي إلى تحسين كفاءة التثبيت بشكل كبير وتقليل تكاليف العمالة. علاوة على ذلك، يسمح تصميم الكتلة الطرفية على شكل حرف U للمنتج بأسلاك مرنة لاستيعاب مواصفات الأسلاك النحاسية المختلفة، مما يلبي احتياجات الأسلاك لسيناريوهات مختلفة.

3. متانة عالية وتوافق واسع

في تصنيع قاطع الدائرة المصغر GreenWatt 2P 500V 16A DC، نستخدم مواد مثبطة للهب عالية الجودة ومكونات موصلة فائقة، وتمتلك مقاومة ممتازة لدرجات الحرارة العالية، ومقاومة الرطوبة، ومقاومة التآكل، مما يجعلها مناسبة لمختلف البيئات المعقدة، بما في ذلك التطبيقات الصناعية والخارجية. يتميز المنتج بعمر ميكانيكي يصل إلى 20000 دورة وعمر كهربائي يصل إلى 10000 دورة، مما يضمن التشغيل المستقر على المدى الطويل ويتطلب الحد الأدنى من الصيانة، مما يقلل تكاليف المستخدم بشكل فعال. هذا المنتج قابل للتطبيق على نطاق واسع، ومناسب للمصفوفات الكهروضوئية الصغيرة، وإمدادات طاقة الاتصالات DC، وخزانات التحكم DC، وحماية محرك DC الصغير، وما إلى ذلك، مما يجعله قاطع دائرة مصغر DC متعدد الاستخدامات.

المزايا التقنية

I. هيكل إطفاء القوس الأمثل

من خلال معالجة خصائص دوائر التيار المستمر - عدم وجود نقطة تقاطع طبيعية ومدة قوس طويلة - يتميز قاطع الدائرة المصغرة GreenWatt 2P 500V 16A DC بنظام إطفاء القوس الداخلي المحدث هيكليًا. من خلال زيادة مساحة غرفة القوس، وتحسين تباعد التلامس، ودمج تصميم بدء قوس التفجير المغناطيسي، يمكن سحب القوس بسرعة إلى شبكة إطفاء القوس وتبريده على مراحل بعد التكوين، وبالتالي تقصير وقت الانحناء، وتقليل تآكل التلامس، وتحسين استقرار عملية التكسير.

ثانيا. تحكم أكثر دقة في التعثر

يستخدم هذا المنتج مبدأ التعثر المغناطيسي الحراري. في ظل ظروف التحميل الزائد، فإنه يحقق اختراقًا متأخرًا للعنصر الحراري؛ في ظل ظروف الدائرة القصيرة، فإنه يحقق التعثر الفوري عبر النظام المغناطيسي. تتم معايرة المعلمات الداخلية بدقة، وتظل مستقرة في ظل تقلبات التيار الطفيفة لتقليل التعثر الكاذب، مع توفير استجابة سريعة في حالة التحميل الزائد الشديد أو أخطاء الدائرة القصيرة، وموازنة حساسية الحماية والاستقرار التشغيلي.

ثالثا. تصميم مواد آمنة وصديقة للبيئة

يستخدم قاطع الدائرة المصغر GreenWatt 2P 500V 16A DC مواد متوافقة مع معايير RoHS 2.0. الغلاف مصنوع من البلاستيك الهندسي المقاوم للهب، مما يحسن أداء السلامة في البيئات ذات درجات الحرارة العالية. يضمن الهيكل الطرفي الأمثل اتصالاً أكثر إحكامًا، مما يقلل بشكل فعال من مقاومة الاتصال وارتفاع درجة الحرارة، ويقلل من المخاطر المحتملة أثناء التشغيل على المدى الطويل.

رابعا. القدرة على التوسع وحدات

يعتمد هذا النموذج هيكلًا معياريًا، مما يسمح بتوسيع جهات الاتصال المساعدة أو جهات الاتصال الخاصة بالإنذار وفقًا لمتطلبات النظام، مما يتيح ردود فعل الإشارة عن بعد أو وظائف مراقبة الحالة. يسهل التصميم المعياري عمليات الصيانة والترقيات المستقبلية، ويسمح بالدمج المرن في المشاريع المختلفة، مما يعزز قدرة النظام بشكل عام على التكيف.
