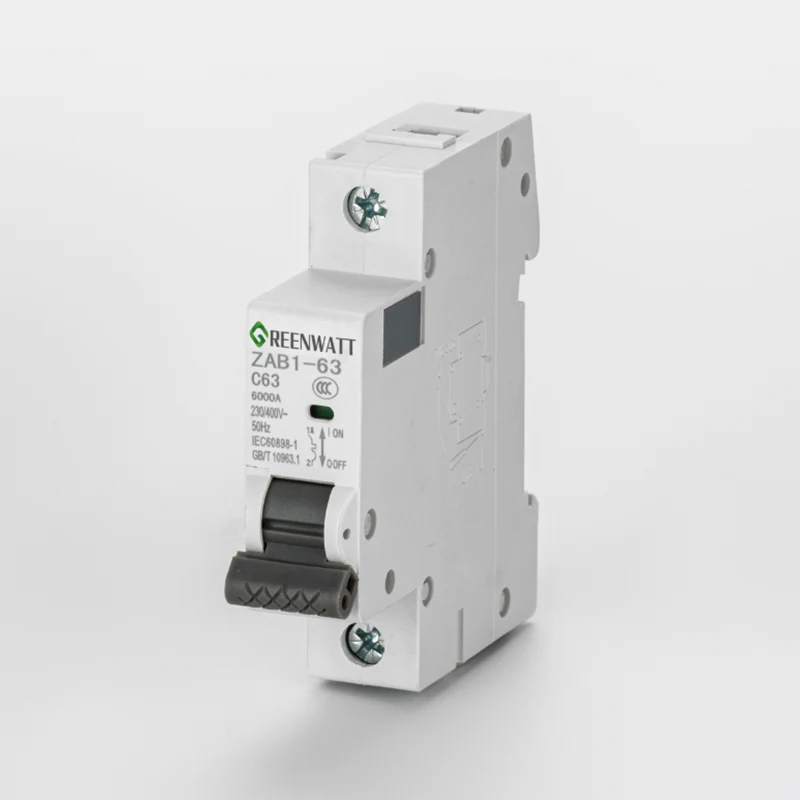

1P 250V 10A DC قاطع الدائرة المصغرة

قاطع الدائرة المصغرة 1P 250V 10A DC، الذي تم تصنيعه وتوريده بواسطة GreenWatt، هو قاطع دائرة وقائي مناسب لأنظمة التيار المستمر الصغيرة ذات الجهد المنخفض، ويستخدم على نطاق واسع في أنظمة تخزين الطاقة الصغيرة، وإضاءة التيار المستمر، ووحدات الطاقة، ومعدات التيار المستمر منخفضة الطاقة. باعتباره منتجًا ناضجًا من مصنع صيني، فإن قاطع الدائرة الكهربائية المصغرة DC هذا يتميز بآلية رحلة مغناطيسية حرارية، ويدعم تركيب سكة DIN، ويوفر حماية مزدوجة من التحميل الزائد والدائرة القصيرة، ويتميز بتصميم مدمج مع مساحة صغيرة، مما يجعله مناسبًا للمشاريع الهندسية المنزلية والصغيرة الحجم.

إرسال استفسار

وصف المنتج

في أنظمة التيار المستمر الصغيرة، تكون تيارات الخطوط منخفضة بشكل عام، ولكن هناك حاجة إلى موثوقية عالية للحماية. صممت GreenWatt قاطع الدائرة المصغرة 1P 250V 10A DC مع التركيز على استخدام المساحة، والاستقرار التشغيلي، والسلامة التشغيلية على المدى الطويل.

يتم استخدامه بشكل أساسي لحماية دائرة التيار المستمر المنخفضة التي تقل عن تيار مستمر 250 فولت. تشمل التطبيقات الشائعة ما يلي:

وحدات تخزين الطاقة المنزلية

دوائر كهروضوئية صغيرة بجانب التيار المستمر

أنظمة الإضاءة LED DC

إمدادات الطاقة DC لمعدات الاتصالات

أنظمة التحكم بالتيار المستمر منخفضة الطاقة

جدول البيانات الفنية

غرض	مواصفة
القطب	1ف، 2ف، 3ف، 4ف
تصنيف جهد العمل (UE)	250 فولت تيار مستمر (1P)، 500 فولت تيار مستمر (2P)، 750 فولت تيار مستمر (3P)، 1000 فولت تيار مستمر (4P)
تيار الإطار	63 أ
التصنيف الحالي (في)	10A، 16A، 20A، 25A، 32A، 40A، 50A، 63A
تصنيف جهد العزل (Ui)	1200 فولت
تصنيف دفعة تحمل الجهد (Uimp)	6 كيلو فولت
خصائص التعثر	قبل الميلاد
نوع التعثر	المغناطيسي الحراري
قدرة كسر الدائرة القصيرة المُقدرة (Icu)	6 كيلو أ
قدرة مقاطعة الدائرة القصيرة للخدمة المقدرة (Ics)	6 كيلو أ
الحياة الكهربائية	2000 دورة
الحياة الميكانيكية	20000 دورة
فئة الجهد الزائد	ثالثا
درجة التلوث	3
درجة حرارة التخزين	-40 درجة مئوية ~ 85 درجة مئوية
طريقة التثبيت	الدين
ارتفاع	≥ 2000 م
البعد	العرض: 18 ملم/ارتفاع القطب: 68 ملم العمق: 81 ملم
وزن	125.3 جرام (1P)، 250.55 جرام (2P)، 375.9 جرام (3P)، 501.1 جرام (4P)

الوصف الوظيفي

1. آلية الحماية من التحميل الزائد

عندما يتجاوز تيار الخط بشكل مستمر القيمة المقدرة 10 أمبير، سيتم تنشيط جهاز الفصل الحراري الداخلي، مما يتسبب في تعثر قاطع الدائرة ومنع الموصلات من السخونة الزائدة لفترة طويلة.

2. آلية حماية الدائرة القصيرة

في حالة حدوث ماس كهربائي، يمكن لنظام الرحلة المغناطيسي أن يقطع التيار بسرعة، مما يقلل من مدة القوس ويقلل من خطر تلف المعدات.

3. الهيكل الحراري المغناطيسي المتكامل

يعتمد هذا النموذج هيكل رحلة مغناطيسي حراري، يستجيب بشكل منفصل في ظل الظروف الحالية المختلفة، مع منطق تشغيل واضح وثبات عالي.

تصميم الهيكل والمواد

الإسكان مثبطات اللهب

يتكون الغلاف من مادة بلاستيكية هندسية مقاومة للهب، ومصممة مع مراعاة السلامة باعتبارها الاعتبار الأساسي، ومناسبة للتركيب على المدى الطويل داخل صناديق التوزيع.

نظام موصل النحاس

المكونات الموصلة الداخلية مصنوعة من النحاس عالي الجودة، مما يضمن التوصيل المستقر والحفاظ على ارتفاع درجة الحرارة ضمن نطاق معقول.

هيكل وحدات

مع عرض 18 مم فقط، فهو يعتمد طريقة تركيب سكة DIN القياسية، بما يتوافق مع طريقة تركيب قواطع الدائرة المصغرة التقليدية، مما يسهل الصيانة.
